สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
JFOPT
หมายเลขรุ่น:
MPO/P(F)-MPO/P(F)-12F-OM3-3.0-LSZH-SL-B-1M
ติดต่อเรา

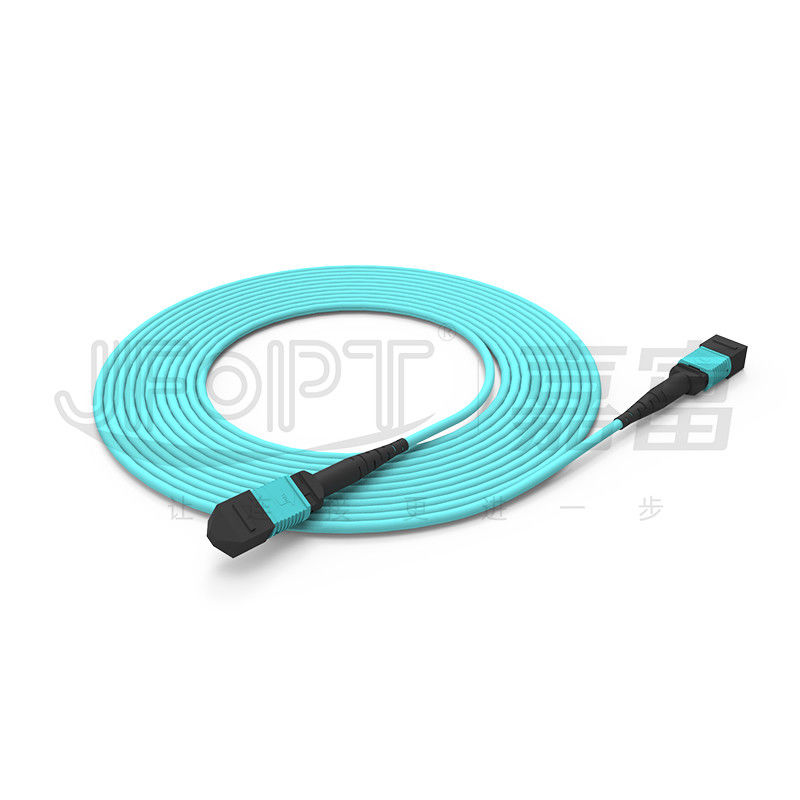

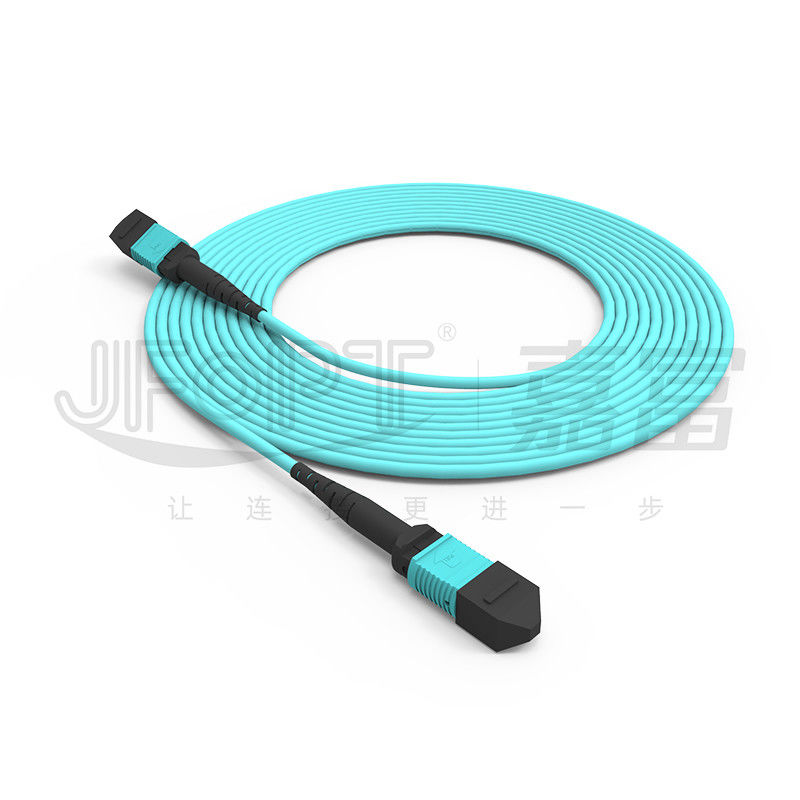

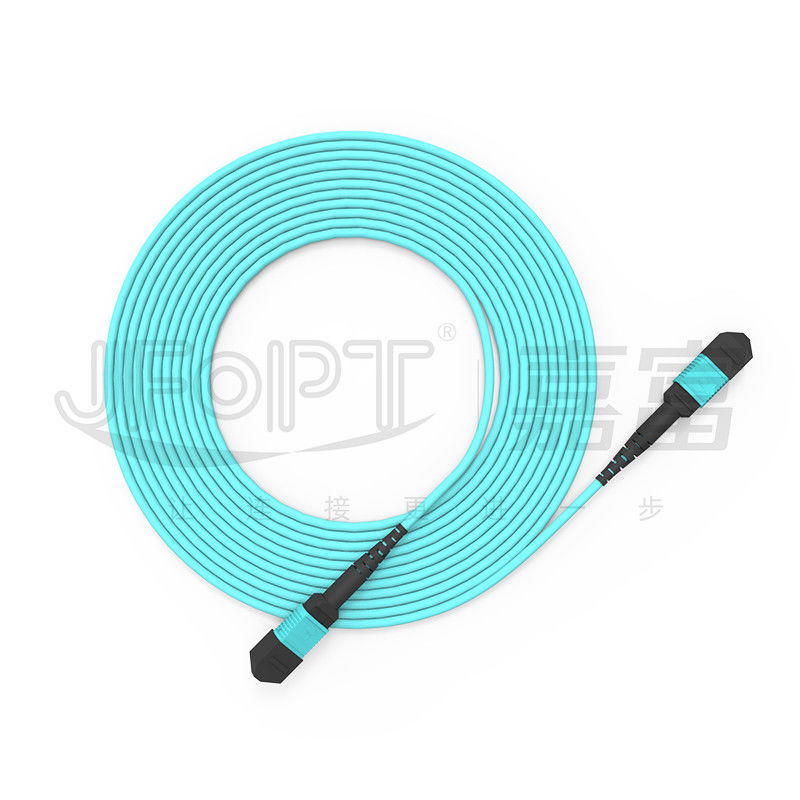

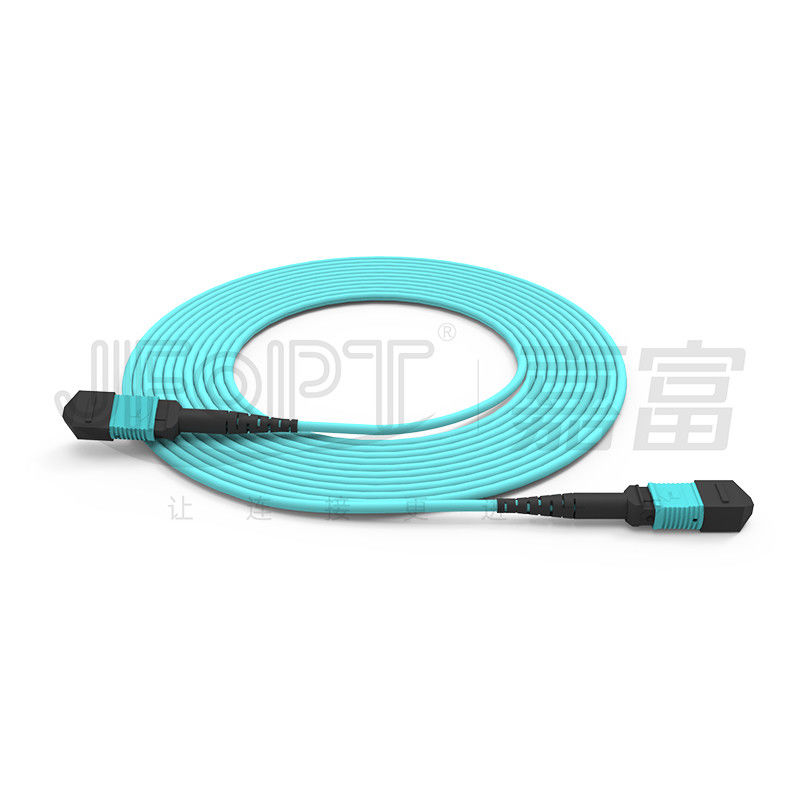

สายเคเบิลลำตัว MPO 12 แกนมัลติโหมด 50/125 3.0 มม. LSZH aqua B ขั้ว
สายสัญญาณ MPO-MPO เป็นสายจัมเปอร์ไฟเบอร์ออปติกความหนาแน่นสูงปลอกโลหะ MT ทำจากเรซิน มีความเสถียรและความน่าเชื่อถือเป็นเลิศ รับรองการผสมพันธุ์มากกว่า 500 ครั้งสายเคเบิลลำตัว MPO ของ JFOPT ทำด้วยสายเคเบิลออปติคัลคุณภาพสูง ให้ประสิทธิภาพการส่งผ่านการสูญเสียการแทรกต่ำต้องขอบคุณวัสดุหุ้มอะรามิดและสายเคเบิลที่เหนือกว่า พวกเขายังมีความต้านทานแรงดึงและเสถียรภาพต่ออุณหภูมิที่ดีกว่าสายสัญญาณหลักผ่านกระบวนการทดสอบคุณภาพอย่างเข้มงวดหลายขั้นตอนเพื่อให้แน่ใจว่าตรงตามมาตรฐานคุณภาพสูงสุดเราให้บริการที่ปรับแต่งด้วยความยาวและประเภทสายเคเบิลต่างๆ เพื่อตอบสนองความต้องการเฉพาะของคุณนอกจากนี้ เรายังเสนอบริการก่อนการขายและหลังการขายที่ครอบคลุมและการสนับสนุนด้านเทคนิคเพื่อให้คุณพึงพอใจ
* คุณสมบัติ
|
① การเชื่อมต่อแบบ 12 ไฟเบอร์ |
② ทำด้วยเส้นใย OM3 ที่ไม่โค้งงอเพื่อปรับปรุงเสถียรภาพในการส่ง |
||||
|
|
|
||||
|
③ ปลอกโลหะมัลติคอร์ MT คุณภาพสูงและการสูญเสียต่ำ |
④100% สิ้นสุดและทดสอบเพื่อให้แน่ใจว่าประสิทธิภาพการส่งสัญญาณ |
||||
|
|
|
||||
|
⑤ เหมาะสำหรับการเดินสายไฟที่มีความหนาแน่นสูง |
⑥ การติดตั้งเร็วขึ้น ลดเวลาในการทำงาน |
||||
|
|
|
||||
* แอพพลิเคชั่น
1. สายเคเบิลศูนย์ข้อมูล
ระบบสื่อสารด้วยแสง 2.40G / 100G, โมดูลออปติคัล QSFP
3.ระบบสื่อสารใยแก้วนำแสง โครงข่ายเคเบิลทีวี โครงข่ายโทรคมนาคม
4.เครือข่ายเฉพาะที่ (LAN), เครือข่ายบริเวณกว้าง (WAN), FTTx
* พารามิเตอร์ตัวเชื่อมต่อ MPO/MTP
|
ประเภทตัวเชื่อมต่อ |
การสูญเสียการแทรก |
ส่งคืนการสูญเสีย |
|||
|
ทั่วไป |
ขีดสุด |
||||
|
ตัวเชื่อมต่อ MPO |
มาตรฐานเอสเอ็ม |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM ขาดทุนต่ำ |
0.1dB |
0.35dB |
|||
|
มม.มาตรฐาน |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM การสูญเสียต่ำ |
0.1dB |
0.35dB |
|||
|
ตัวเชื่อมต่อ MTP |
มาตรฐานเอสเอ็ม |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM ขาดทุนต่ำ |
0.12dB |
0.25dB |
|||
|
มม.มาตรฐาน |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM การสูญเสียต่ำ |
0.12dB |
0.25dB |
|||
|
เพศชายเพศหญิง |
ชาย: มีพิน, หญิง: ไม่มีพิน |
||||
* พารามิเตอร์ทางเรขาคณิต 3 มิติ (ไม่บังคับ)
|
รายการ |
สูงสุด |
นาที |
||
|
รัศมีความโค้ง (มม.) |
เอ็กซ์ |
2543 |
-10000 |
|
|
วาย |
- |
5 |
||
|
มุม (°) |
เอ็กซ์ |
0.15 น |
-0.15 |
|
|
วาย(เอพีซี) |
8.2 |
7.8 |
||
|
วาย(พีซี) |
0.2 |
-0.2 |
||
|
รัศมีความโค้งของแกนลำแสง (มม.) |
- |
1 |
||
|
ความสูงของเส้นใย (นาโนเมตร) |
3500 |
1,000 |
||
|
ความแตกต่างของความสูงของเส้นใยที่อยู่ติดกัน (นาโนเมตร) |
500 |
ไม่มีข้อมูล |
||
|
ระนาบร่วมเชิงลบสูงสุด (นาโนเมตร) |
300 |
ไม่มีข้อมูล |
||
*ตัวเลือกสีตัวเชื่อมต่อ
|
ตัวเชื่อมต่อ MPO |
||||
|
สถานะโสด |
สีเขียว |
สีเหลือง |
||
|
หมายเลขสีอ้างอิง PANTONE 2270C |
หมายเลขสีอ้างอิง PANTONE 100C |
|||
|
|
|
|||
|
มัลติโหมด |
สีเบจ |
อควา |
||
|
หมายเลขสีอ้างอิง PANTONE 7534C |
หมายเลขสีอ้างอิง PANTONE 2226C |
|||
|
|
|
|||
|
สีม่วง |
- |
|||
|
หมายเลขสีอ้างอิง PANTONE 7641C |
||||
|
|
||||
|
ตัวเชื่อมต่อ MTP |
||||
|
สถานะโสด |
สีเขียว |
สีเหลือง |
||
|
หมายเลขสีอ้างอิง PANTONE 346C |
หมายเลขสีอ้างอิง PANTONE 106C |
|||
|
|
|
|||
|
มัลติโหมด |
สีเบจ |
สีดำ |
||
|
หมายเลขอ้างอิงสี PANTONE 7534U |
หมายเลขสีอ้างอิง PANTONE Black 6C |
|||
|
|
|
|||
|
อควา |
เฮเทอร์ไวโอเล็ต |
|||
|
หมายเลขสีอ้างอิง PANTONE 310C |
หมายเลขสีอ้างอิง PANTONE 1905C |
|||
|
|
|
|||
|
มันเซลล์ไวโอเล็ต |
สีม่วงแดง |
|||
|
หมายเลขสีอ้างอิง PANTONE 2587C |
หมายเลขสีอ้างอิง PANTONE 208C |
|||
|
|
|
|||
|
สีเขียวมะนาว |
|
|||
|
หมายเลขสีอ้างอิง PANTONE 375C |
||||
|
|
||||
* พารามิเตอร์สายเคเบิลออปติคัล
|
รายการ |
พารามิเตอร์ |
|||
|
ชนิดไฟเบอร์ |
อุปกรณ์เสริม G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
จำนวนไฟเบอร์ |
ตัวเลือก 8/12/16/24 |
|||
|
องค์ประกอบการเสริมแรง |
เส้นด้ายอะรามิด |
|||
|
วัสดุเปลือกนอก |
ตัวเลือก LSZH/PVC/TPU |
|||
|
เส้นผ่านศูนย์กลางเปลือกนอก |
3.0มม |
|||
|
สีเปลือกนอก |
ทำเอง |
|||
|
สูงสุดความต้านแรงดึง (ระยะยาว) |
80N |
|||
|
สูงสุดความต้านทานแรงดึง (ระยะสั้น) |
150N |
|||
|
สูงสุดต้านทานแรงกระแทก (ระยะยาว) |
100N/ซม |
|||
|
สูงสุดความต้านทานแรงกระแทก (ระยะสั้น) |
500N/ซม |
|||
|
รัศมีการดัดขั้นต่ำ (ไดนามิก) |
20D |
|||
|
รัศมีการดัดขั้นต่ำ (คงที่) |
10ด |
|||
|
อุณหภูมิในการทำงาน |
-20~60℃ |
|||
|
อุณหภูมิในการจัดเก็บ |
-20~60℃ |
|||
|
สารหน่วงไฟ |
ตัวเลือก OFN/OFNR/OFNP |
|||
* ตัวเลือกการบูต
|
บูตส.ส |
||||
|
พิมพ์ |
ข้อมูลจำเพาะ |
สายไฟที่ใช้งานได้ |
รูปภาพ |
ภาพวาด |
|
บูทกลม |
3.0 ความยาวบูท 33mm |
3.0/3.2 |
|
|
|
3.0ความยาวบูท17mm |
3.0/3.2 |
|
|
|
|
4.0 ความยาวบูท 33mm |
3.8/4.0 |
|
|
|
|
บูตสแควร์ |
3.0 ความยาวบูท 25 มม |
3.0/3.2 |
|
|
|
4.0 ความยาวบูท 17mm |
3.8/4.0 |
|
|
|
|
บูตสายริบบิ้น |
2.5*5.0 ความยาวบูท 22mm |
2.5*5.0 |
|
|
|
รองเท้าบูทไฟเบอร์ Bare Ribbon |
บูทไฟเบอร์ Bare Ribbon ยาว 19mm |
ไฟเบอร์ริบบิ้นเปล่า |
|
|
|
แถบดึง |
สากลสำหรับรองเท้าทั้งหมด |
สากล |
|
|
|
ประเภทการบูต MTP |
||||
|
พิมพ์ |
ข้อมูลจำเพาะ |
สายไฟที่ใช้งานได้ |
รูปภาพ |
ภาพวาด |
|
บูทกลม |
2.0 ความยาวบูท 33.2mm |
2.0 |
|
|
|
3.0 ความยาวบูท 33.2mm |
2.5/3.0 |
|
|
|
|
3.0ความยาวบูท16mm |
3.0 |
|
|
|
|
3.0 ความยาวบูทโค้งงอได้ 33.6 มม |
3.0 |
|
|
|
|
3.6 ความยาวบูท 33.2mm |
3.6 |
|
|
|
|
3.6 ความยาวบูท 16mm |
3.6 |
|
|
|
|
3.6 ความยาวบูทโค้งงอได้ 33.6 มม |
3.6 |
|
|
|
|
4.5ความยาวบูท33.2mm |
4.0/4.5 |
|
|
|
|
5.5 ความยาวบูท 33.2mm |
5.0/5.5 |
|
|
|
|
สายเคเบิลบูต |
3.0*6.0 ความยาวบูท 33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 ความยาวบูท 21.3mm |
2.5*5.0 |
|
|
|
|
รองเท้าบู้ทไฟเบอร์แบบเปลือย |
บูทไฟเบอร์แบบริบบิ้นเปลือย ความยาว 19 มม |
ไฟเบอร์ริบบิ้นเปล่า |
|
|
|
กดแท็บ |
สากลสำหรับรองเท้าทั้งหมด |
สากล |
|
|
* การเลือกขั้ว
|
สายแพทช์ 12F |
||||
|
|
||||
|
สายแพทช์ 24F |
||||
|
|
* บรรจุภัณฑ์ของผลิตภัณฑ์
|
|
|
|
ถุงป้องกันไฟฟ้าสถิตย์แบบหนา |
กล่องหนา |
* ความแข็งแกร่งของโรงงาน
|
มืออาชีพ: JFOPT ให้ความสำคัญกับการผลิตจัมเปอร์ MPO มากว่า 10 ปีด้วยเทคโนโลยีระดับมืออาชีพและอุปกรณ์แบรนด์ชั้นหนึ่งครบชุด (SUMIX/JRG/OPTOTEST) จึงสามารถผลิตจัมเปอร์ MPO คุณภาพสูงและประสิทธิภาพสูงได้ |
|
||||
|
กำลังการผลิต: JFOPT มีสายการผลิต MPO 5 สาย ช่วยให้สามารถผลิตสายเคเบิลลำตัว MPO จำนวนมากได้อย่างรวดเร็วและมีประสิทธิภาพเพื่อตอบสนองความต้องการของลูกค้า |
|
||||
|
ควบคุมคุณภาพ: JFOPT ใช้การควบคุมคุณภาพอย่างเข้มงวดในทุกขั้นตอน ตั้งแต่วัตถุดิบไปจนถึงการผลิตเราดำเนินการตรวจสอบและตรวจสอบคุณภาพอย่างมืออาชีพ รวมถึงการทดสอบอินเตอร์เฟอโรมิเตอร์แบบ 3 มิติ 100% การทดสอบการสูญเสียการแทรก และการตรวจสอบส่วนท้าย เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ |
|
||||
|
การกำหนดมาตรฐาน: JFOPT สามารถกำหนดและใช้มาตรฐานการผลิตจัมเปอร์ MPO อย่างเคร่งครัดตามความต้องการของผู้ใช้ เพื่อให้มั่นใจถึงความสม่ำเสมอของผลิตภัณฑ์และความเสถียรของประสิทธิภาพ |
|
||||
|
นวัตกรรมทางเทคโนโลยี: JFOPT มุ่งเน้นไปที่นวัตกรรมทางเทคโนโลยีและมีทีมงาน R&D มืออาชีพเพื่อพัฒนาจัมเปอร์ MPO อย่างต่อเนื่องพร้อมฟังก์ชั่นขั้นสูงและประสิทธิภาพที่สูงขึ้น |
|
||||
|
บริการและการสนับสนุนทางเทคนิค: JFOPT ให้บริการก่อนการขายและหลังการขายอย่างครอบคลุม รวมถึงการให้คำปรึกษาด้านเทคนิค การแนะนำผลิตภัณฑ์ การบำรุงรักษาหลังการขาย ฯลฯ เพื่อตอบสนองความต้องการของลูกค้าและสร้างความพึงพอใจให้กับลูกค้า |
|
||||
* ถามตอบบ่อย...
1. ประเด็นใดที่ควรให้ความสนใจเมื่อปรับแต่งจัมเปอร์ MPO
ความยาวจัมเปอร์ MPO / วัสดุของสายเคเบิล / ประเภทไฟเบอร์และจำนวนแกน / ตัวเชื่อมต่อตัวผู้ / ตัวเมีย / มาตรฐานการสูญเสียการแทรก / สี / ฉลากและข้อกำหนดที่กำหนดเองอื่น ๆ
2. จัมเปอร์ MPO ของเราให้พารามิเตอร์ที่เสถียรได้อย่างไร
จัมเปอร์ MPO ของ JFOPT ผ่านการทดสอบการรบกวน 3 มิติ 100% และผ่านการทดสอบการสูญเสียการส่งคืนการแทรก 100% เพื่อให้แน่ใจว่าพารามิเตอร์มีเสถียรภาพ
3. เวลานำของเรา?
เราสามารถผลิตตัวเชื่อมต่อ MPO มากกว่า 30,000 รายการต่อเดือน ซึ่งสามารถรับประกันการจัดส่งที่รวดเร็วของคุณได้อย่างเต็มที่
4. เราทำผลิตภัณฑ์อนุพันธ์ของ MPO อะไรอีกบ้าง?
เรายังสามารถผลิตผลิตภัณฑ์ที่เกี่ยวข้องกับ MPO เช่น เซอร์กิตเบรกเกอร์ MPO/ตัวลดทอน MPO/คอนเนคเตอร์ทรานซิชันชายเป็นหญิง MPO/สายจัมเปอร์ MT
