สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
JFOPT
ได้รับการรับรอง:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
หมายเลขรุ่น:
MTP-MTP 16C OM3/4/5 3.0 LSZH น้ำ
ติดต่อเรา

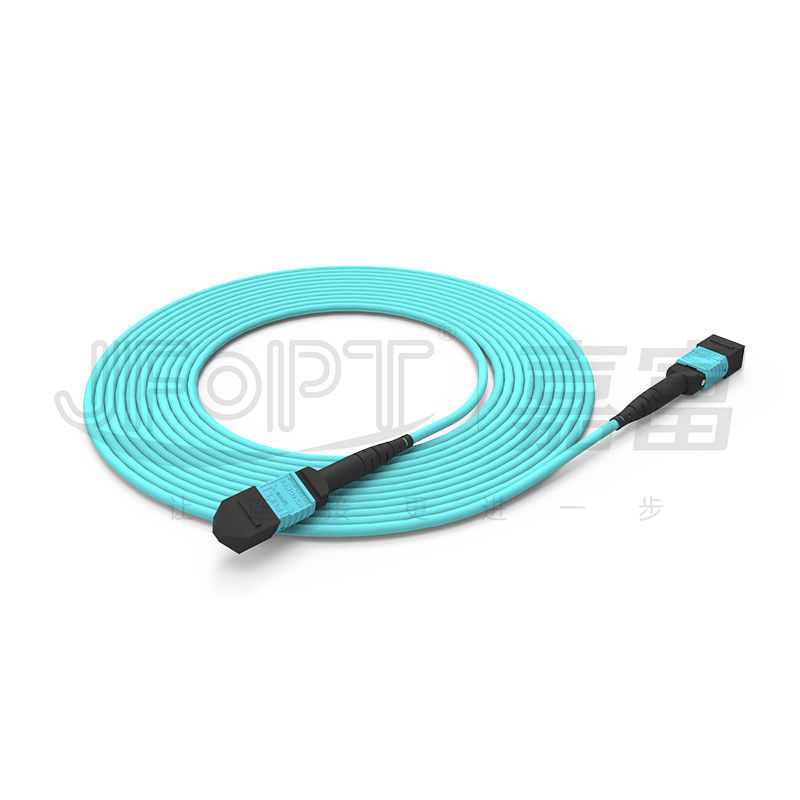

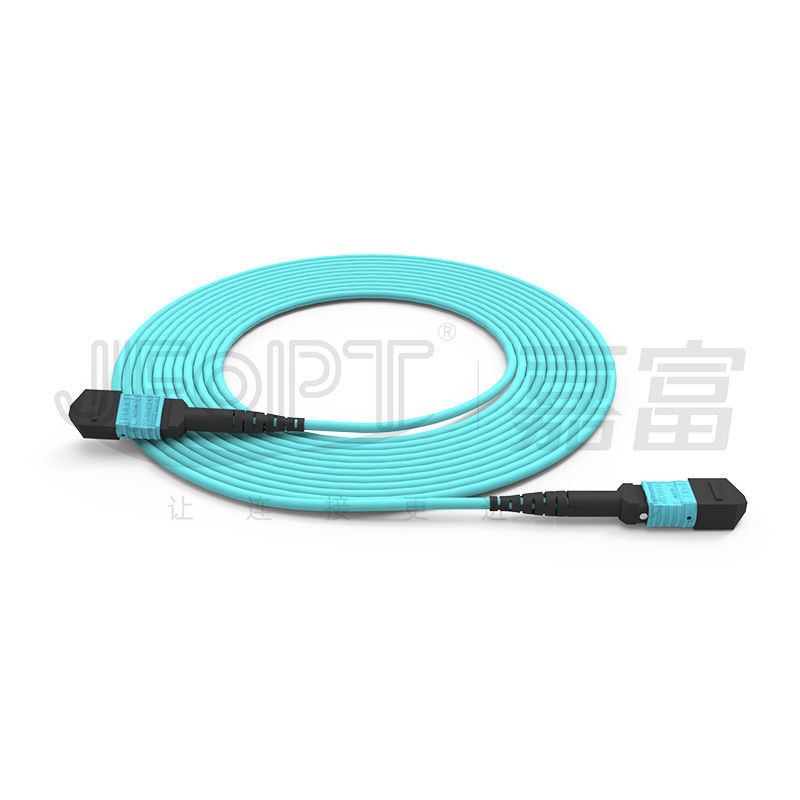

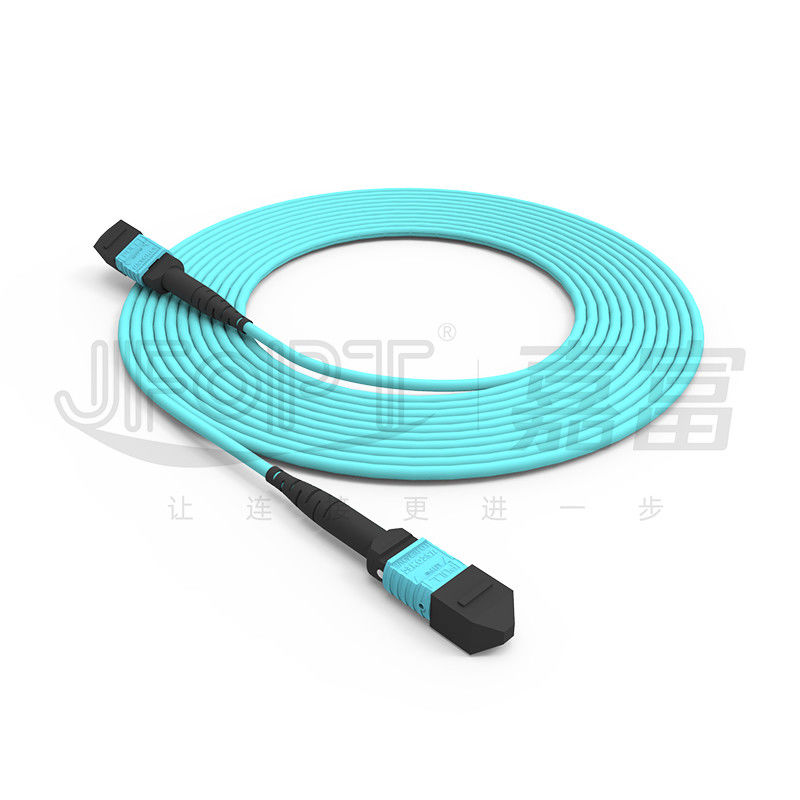

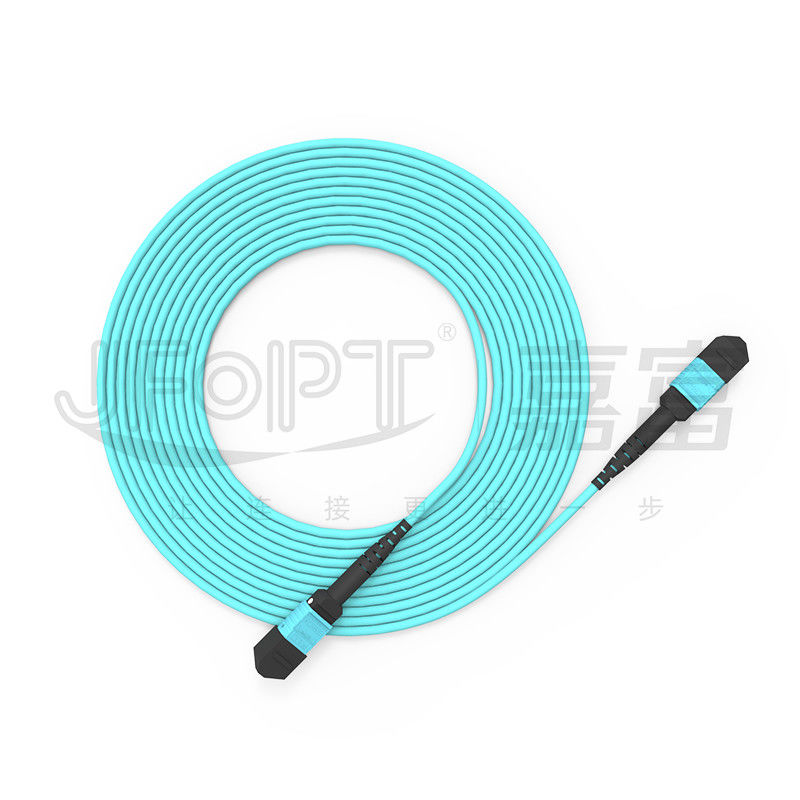

MTP 16 คอร์จัมเปอร์ไฟเบอร์ OM3 / OM4 / OM5 มัลติ 3.0 LSZH สายแพทช์ Aqua MTP
JFOPT MTP และ MTP PRO ใช้คอนเนคเตอร์และปลอกโลหะนำเข้าของแท้จาก USCONEC และผ่านกระบวนการขัดเงา 5 ขั้นตอนเพื่อให้มั่นใจว่าประสิทธิภาพของคอนเนคเตอร์ตรงตามมาตรฐาน IECจัมเปอร์แกนหลัก MTP-MTP ใช้กันอย่างแพร่หลายสำหรับการเชื่อมต่อระหว่างห้องศูนย์ข้อมูลและอาคารตัวเชื่อมต่อ MTP แบบ 16 คอร์มีการออกแบบแบบคีย์ขึ้น/คีย์ลง และเมื่อรวมกับอะแดปเตอร์ MPO/MTP แบบ 16 คอร์โดยเฉพาะ จะช่วยให้สามารถส่งสัญญาณได้ 8 ช่องภายในสายเคเบิลเส้นเดียว ลดพื้นที่แผงด้านหน้าและปริมาณการเดินสายลงอย่างมาก .จัมเปอร์ MTP 16 คอร์ของ JFOPT ใช้สายเคเบิลขนาดเล็กหรือสายริบบิ้นที่เสริมด้วยเส้นด้ายอะรามิดนำเข้าแรงดึงสูง และเส้นใย OM3/OM4/OM5 จากแบรนด์ต่างๆ เช่น YOFC หรือ Corning พร้อมวัสดุเปลือกนอกใหม่ล่าสุดที่ให้อายุการใช้งานยาวนาน ความสามารถในการปรับเปลี่ยนได้หลากหลาย และ มีความเสถียรสูงในการรับส่งข้อมูล
* คุณสมบัติ
|
① การเชื่อมต่อสายเคเบิลใยแก้วนำแสง 16 คอร์, ปลอกโลหะ MTP 16 คอร์แถวเดียว |
②ผลิตจากเส้นใย OM3/OM4/OM5 ที่ไม่โค้งงอเพื่อเพิ่มเสถียรภาพในการส่ง |
||||
|
|
|
||||
|
③ สามารถใช้ได้กับการสูญเสียมาตรฐาน USCONEC และปลอกโลหะ MTP ที่มีการสูญเสียต่ำเพื่อตอบสนองความต้องการด้านงบประมาณและการสูญเสียที่แตกต่างกัน |
④ โรงงาน 100% ยกเลิกและทดสอบเพื่อให้แน่ใจว่าประสิทธิภาพการส่งสัญญาณ |
||||
|
|
|
||||
|
⑤ เหมาะสำหรับสภาพแวดล้อมการเดินสายที่มีความหนาแน่นสูง |
⑥ คอนเนคเตอร์และปลอกโลหะนำเข้าของแท้ 100% |
||||
|
|
|
||||
* แอพพลิเคชั่น
1. เครือข่ายการเข้าถึงไฟเบอร์
2. การส่งข้อมูลด้วยไฟเบอร์
3.ระบบสื่อสารไฟเบอร์ เคเบิลทีวี โครงข่ายโทรคมนาคม
4.เครือข่ายเฉพาะที่ (LAN), เครือข่ายบริเวณกว้าง (WAN), FTTx
* พารามิเตอร์ตัวเชื่อมต่อ MTP
|
ประเภทตัวเชื่อมต่อ |
การสูญเสียการแทรก |
ส่งคืนการสูญเสีย |
|||
|
ทั่วไป |
ขีดสุด |
||||
|
ตัวเชื่อมต่อ MTP |
มาตรฐานเอสเอ็ม |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM ขาดทุนต่ำ |
0.12dB |
0.25dB |
|||
|
มม.มาตรฐาน |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM การสูญเสียต่ำ |
0.12dB |
0.25dB |
|||
|
เพศชายเพศหญิง |
ชาย : มีพิน , หญิง : ไม่มีพิน |
||||
* พารามิเตอร์สายเคเบิล
|
รายการ |
พารามิเตอร์ |
|||
|
ประเภทไฟเบอร์ |
อุปกรณ์เสริม G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
จำนวนไฟเบอร์ |
ตัวเลือก 8/12/16/24 |
|||
|
สมาชิกที่แข็งแกร่ง |
เส้นด้ายอะรามิด |
|||
|
วัสดุเสื้อนอก |
ตัวเลือก LSZH/PVC/TPU |
|||
|
เส้นผ่านศูนย์กลางเสื้อนอก |
3.0มม |
|||
|
สีเสื้อตัวนอก |
เหลือง / ส้ม / เขียว / เฮเทอร์ไวโอเล็ต / การปรับแต่ง |
|||
|
ความต้านแรงดึง (ระยะยาว) |
80N |
|||
|
ความต้านแรงดึง (ระยะสั้น) |
150N |
|||
|
ความต้านทานแรงกระแทก (ระยะยาว) |
100N/ซม |
|||
|
ต้านทานการกดทับ (ระยะสั้น) |
500N/ซม |
|||
|
รัศมีการดัดขั้นต่ำ (ไดนามิก) |
20D |
|||
|
รัศมีการโค้งงอขั้นต่ำ (คงที่) |
10ด |
|||
|
อุณหภูมิในการทำงาน |
-20~60℃ |
|||
|
อุณหภูมิในการจัดเก็บ |
-20~60℃ |
|||
|
คะแนนไฟ |
ตัวเลือก OFN/OFNR/OFNP |
|||
|
รายการ |
พารามิเตอร์ |
|||
|
ประเภทไฟเบอร์ |
อุปกรณ์เสริม G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
จำนวนไฟเบอร์ |
2 ~ 12 คอร์ |
|||
|
สมาชิกที่แข็งแกร่ง |
เส้นด้ายอะรามิด |
|||
|
วัสดุเสื้อนอก |
ตัวเลือก LSZH/PVC/TPU |
|||
|
เส้นผ่านศูนย์กลางเสื้อนอก |
2.5x5.0มม |
|||
|
สีเสื้อตัวนอก |
เหลือง / ส้ม / เขียว / เฮเทอร์ไวโอเล็ต / การปรับแต่ง |
|||
|
ความต้านแรงดึง (ระยะยาว) |
100N |
|||
|
ความต้านแรงดึง (ระยะสั้น) |
200N |
|||
|
ความต้านทานแรงกระแทก (ระยะยาว) |
200N/ซม |
|||
|
ต้านทานการกดทับ (ระยะสั้น) |
500N/ซม |
|||
|
รัศมีการดัดขั้นต่ำ (ไดนามิก) |
50 มม |
|||
|
รัศมีการโค้งงอขั้นต่ำ (คงที่) |
30มม |
|||
|
อุณหภูมิในการทำงาน |
-20~60℃ |
|||
|
อุณหภูมิในการจัดเก็บ |
-20~60℃ |
|||
|
คะแนนไฟ |
ตัวเลือก OFN/OFNR/OFNP |
|||
* พารามิเตอร์ทางเรขาคณิต 3 มิติ
|
รายการ |
สูงสุด |
นาที |
||
|
รัศมีความโค้ง (มม.) |
เอ็กซ์ |
2543 |
-10000 |
|
|
วาย |
- |
5 |
||
|
มุม (°) |
เอ็กซ์ |
0.15 น |
-0.15 |
|
|
วาย(เอพีซี) |
8.2 |
7.8 |
||
|
วาย(พีซี) |
0.2 |
-0.2 |
||
|
รัศมีความโค้งของแกนลำแสง (มม.) |
- |
1 |
||
|
ความสูงของเส้นใย (นาโนเมตร) |
3500 |
1,000 |
||
|
ความแตกต่างของความสูงของเส้นใยที่อยู่ติดกัน (นาโนเมตร) |
500 |
ไม่มีข้อมูล |
||
|
ระนาบร่วมเชิงลบสูงสุด (นาโนเมตร) |
300 |
ไม่มีข้อมูล |
||
*การเลือกสีของตัวเรือนคอนเนคเตอร์
|
ตัวเชื่อมต่อ MTP |
||||
|
เอสเอ็ม |
สีเขียว |
สีเหลือง |
||
|
หมายเลขสีอ้างอิง PANTONE 346C |
หมายเลขสีอ้างอิง PANTONE 106C |
|||
|
|
|
|||
|
มม |
สีเบจ |
สีดำ |
||
|
หมายเลขอ้างอิงสี PANTONE 7534U |
หมายเลขสีอ้างอิง PANTONE Black 6C |
|||
|
|
|
|||
|
อควา |
เฮเทอร์ไวโอเล็ต |
|||
|
หมายเลขสีอ้างอิง PANTONE 310C |
หมายเลขสีอ้างอิง PANTONE 1905C |
|||
|
|
|
|||
|
สีม่วง |
สีม่วงแดง |
|||
|
หมายเลขสีอ้างอิง PANTONE 2587C |
หมายเลขสีอ้างอิง PANTONE 208C |
|||
|
|
|
|||
|
สีเขียวมะนาว |
|
|||
|
หมายเลขสีอ้างอิง PANTONE 375C |
||||
|
|
||||
* การเลือก Boot Connector
|
ประเภทการบูต MTP |
||||
|
พิมพ์ |
ข้อมูลจำเพาะ |
สายเคเบิล OD ที่ใช้งานได้ |
รูปภาพ |
ภาพวาด |
|
บูทกลม |
2.0 บูท L=33.2mm |
2.0 |
|
|
|
3.0 บูท L=33.2mm |
2.5/3.0 |
|
|
|
|
3.0 บูท L=16มม |
3.0 |
|
|
|
|
3.0 บูทงอได้ L= 33.6 มม |
3.0 |
|
|
|
|
3.6 บูท L=33.2mm |
3.6 |
|
|
|
|
3.6 บูท L= 16 มม |
3.6 |
|
|
|
|
3.6 บูทโค้งงอได้ L= 33.6 มม |
3.6 |
|
|
|
|
4.5 บูท L=33.2mm |
4.0/4.5 |
|
|
|
|
5.5 บูท L= 33.2 มม |
5.0/5.5 |
|
|
|
|
บูตสายริบบิ้น |
3.0*6.0 บูท L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 บูท L= 21.3 มม |
2.5*5.0 |
|
|
|
|
รองเท้าบู้ทไฟเบอร์แบบเปลือย |
บูทไฟเบอร์แบบริบบิ้น L=19mm |
ไฟเบอร์ริบบิ้นเปล่า |
|
|
|
แถบกดดึง |
สากลสำหรับรองเท้าทั้งหมด |
สากล |
|
|
*การเลือกขั้ว
|
|
* บรรจุภัณฑ์ของผลิตภัณฑ์
|
|
|
|
ถุงป้องกันไฟฟ้าสถิตย์แบบหนา |
กล่องหนา |
* ความแข็งแกร่งของโรงงาน
|
มืออาชีพ: JFOPT มุ่งเน้นการผลิตจัมเปอร์ไฟเบอร์มากว่า 20 ปี และมีเทคนิคการผลิตระดับมืออาชีพเพื่อผลิตจัมเปอร์ไฟเบอร์คุณภาพสูงและประสิทธิภาพสูง |
|
||||
|
กำลังการผลิต: JFOPT มีสายการผลิตและอุปกรณ์ 5 สาย ช่วยให้สามารถผลิตจัมเปอร์ไฟเบอร์จำนวนมากได้อย่างรวดเร็วและมีประสิทธิภาพเพื่อตอบสนองความต้องการของลูกค้า |
|
||||
|
ควบคุมคุณภาพ: JFOPT ใช้มาตรการควบคุมคุณภาพที่เข้มงวด รวมถึงการตรวจสอบและตรวจสอบคุณภาพอย่างมืออาชีพในทุกขั้นตอนตั้งแต่การจัดหาวัตถุดิบไปจนถึงกระบวนการผลิตดำเนินการทดสอบการสูญเสียการแทรกและการตรวจสอบส่วนปลายเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ |
|
||||
|
การดำเนินการตามมาตรฐาน: JFOPT สามารถพัฒนาและปฏิบัติตามมาตรฐานการผลิตจัมเปอร์ไฟเบอร์อย่างเคร่งครัดตามความต้องการของลูกค้า ทำให้มั่นใจได้ถึงความสม่ำเสมอและเสถียรภาพในการทำงานของผลิตภัณฑ์ |
|
||||
|
นวัตกรรมทางเทคโนโลยี: JFOPT เน้นนวัตกรรมทางเทคโนโลยีและมีทีมงาน R&D มืออาชีพที่ทุ่มเทให้กับการพัฒนาจัมเปอร์ไฟเบอร์ขั้นสูงและประสิทธิภาพสูง |
|
||||
|
บริการสนับสนุน: JFOPT ให้บริการก่อนการขายและหลังการขายที่ครอบคลุม รวมถึงการให้คำปรึกษาด้านเทคนิค คำแนะนำผลิตภัณฑ์ และการบำรุงรักษาหลังการขาย เพื่อตอบสนองความต้องการของลูกค้าและสร้างความพึงพอใจให้กับลูกค้า |
|
||||
* ถามตอบบ่อย...
1. อะไรควรพิจารณาเมื่อปรับแต่งจัมเปอร์ MTP?
ความยาวของจัมเปอร์ MTP / วัสดุของสายเคเบิล / ประเภทไฟเบอร์และจำนวนคอร์ / เพศของตัวเชื่อมต่อ (ตัวผู้/ตัวเมีย) / ข้อมูลจำเพาะการสูญเสียการแทรก / การตั้งค่าสี / ข้อกำหนดการติดฉลากและการปรับแต่ง
2. เราจะมั่นใจในความเสถียรของจัมเปอร์ MTP ได้อย่างไร
จัมเปอร์ MTP ของ JFOPT ผ่านการทดสอบการรบกวน 3 มิติ 100% และการทดสอบการสูญเสียการแทรก 100% เพื่อให้มั่นใจถึงเสถียรภาพของพารามิเตอร์
3. ระยะเวลาในการจัดส่งของเรา?
เรามีกำลังการผลิตตัวเชื่อมต่อ MTP กว่า 30,000 รายการต่อเดือน เพื่อให้มั่นใจได้ถึงการส่งมอบคำสั่งซื้อของคุณอย่างรวดเร็ว
4. เรานำเสนอผลิตภัณฑ์อนุพันธ์ของ MTP อะไรอีกบ้าง?
นอกจากนี้ เรายังผลิตลูปแบ็คของ MTP, ตัวลดทอน MTP, ตัวเปลี่ยนเพศของ MTP และจัมเปอร์ MT รวมถึงผลิตภัณฑ์อื่นๆ ที่เกี่ยวข้องกับ MTP
