สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
JFOPT
ได้รับการรับรอง:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
หมายเลขรุ่น:
MPO 96C OS2 G657A1 LL
ติดต่อเรา

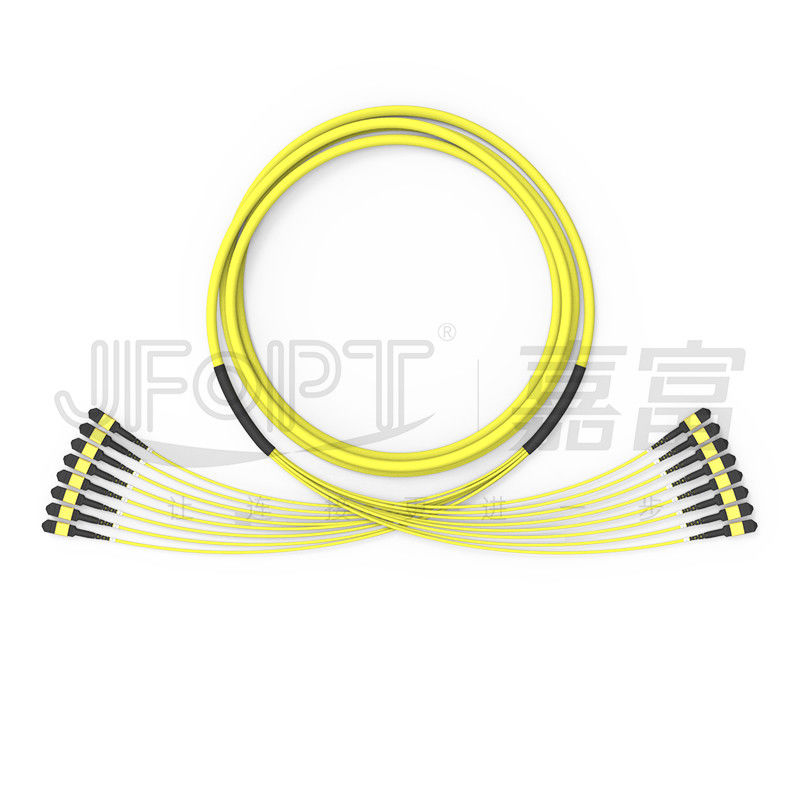

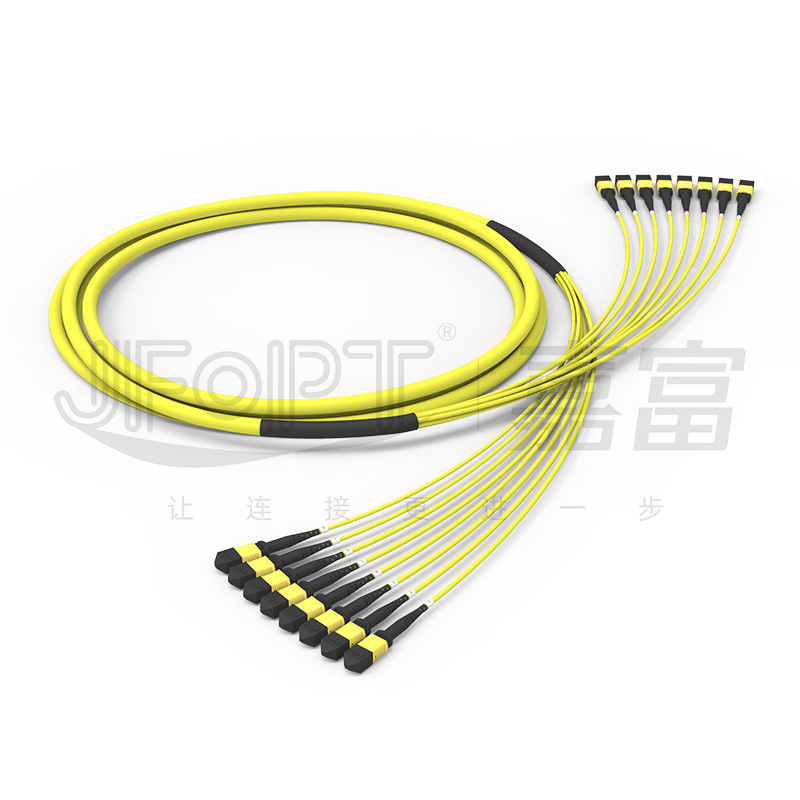

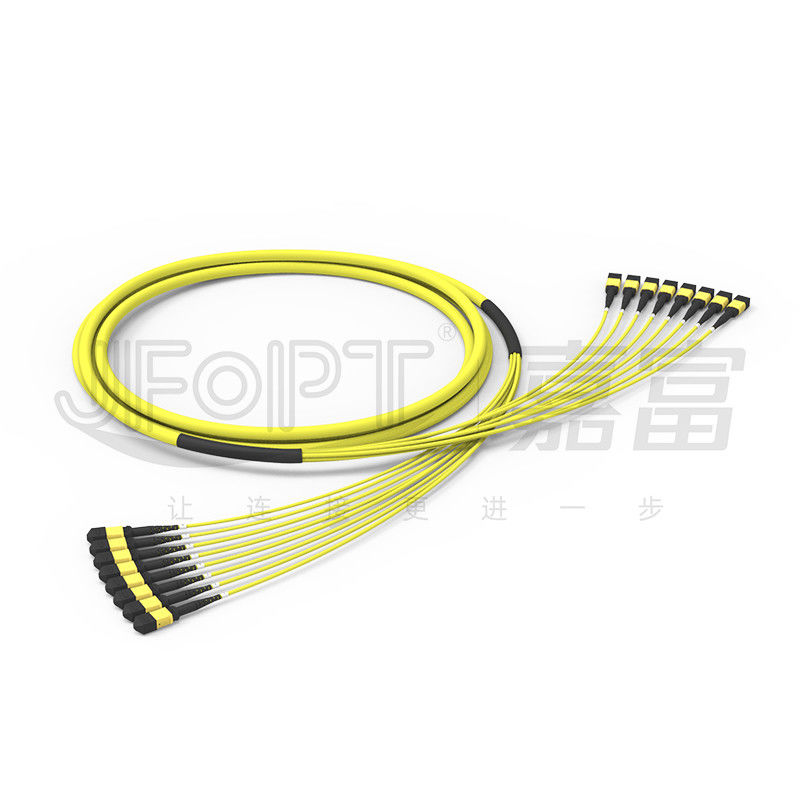

MPO Trunk Cable 96-Core 8-Unit 12 Fibers per Unit Single-Mode OS2 Low Loss IL ≤ 0.25dB G657A1 ไฟเบอร์ไม่โค้งงอ
จัมเปอร์ไฟเบอร์ MPO เป็นจัมเปอร์ในตัวที่มีความหนาแน่นสูงแบบมัลติคอร์โดยทั่วไป MPO 96 คอร์จะใช้สำหรับการส่งสัญญาณแกนหลักในศูนย์ข้อมูลสายเคเบิลลำต้น MPO 96 คอร์ที่จัดทำโดย JFOPT ใช้สายเคเบิลโครงสร้างยูนิตย่อย และลูกค้าสามารถเลือกได้ระหว่างไฟเบอร์ 12 หรือ 24 ไฟเบอร์ต่อยูนิตย่อยสายเคเบิลหลัก MPO ที่ผลิตโดย JFOPT มีเส้นใย 24 เส้นต่อยูนิตย่อย และสามารถติดตั้งกล่องโมดูล MPO 24 คอร์สำหรับการปรับใช้ตัวเชื่อมต่อ MPO จาก JFOPT สามารถปรับแต่งได้ด้วยตัวเลือกชาย/หญิงและมาตรฐาน/การสูญเสียต่ำตัวเชื่อมต่อการสูญเสียต่ำใช้กันอย่างแพร่หลายในศูนย์ข้อมูล โดยสิ้นสุดด้วยไฟเบอร์โหมดเดียวที่ไม่ไวต่อการโค้งงอ G657A1โดยทั่วไปแล้ว สายเคเบิลลำตัวจะติดตั้งขั้วต่อตัวเมียและสามารถเชื่อมต่อกับขั้วต่อตัวผู้บนกล่องโมดูล (ขั้วต่อตัวผู้จะมีหมุดนำ และขั้วต่อตัวเมียจะมีรูนำ)
* คุณสมบัติ
|
① การเชื่อมต่อที่มีความหนาแน่นสูง ช่วยประหยัดพื้นที่และลดต้นทุนได้อย่างมีประสิทธิภาพ |
②การติดตั้งอย่างรวดเร็วไม่ต้องใช้เครื่องมือ สะดวกสำหรับการปรับใช้และการบำรุงรักษา |
||||
|
|
|
||||
|
③ การเดินสายที่ยืดหยุ่น ทำให้สามารถเชื่อมต่อโดยตรงหรือแยกย่อยตามสถานการณ์ต่างๆ ได้ |
④อินเทอร์เฟซมาตรฐาน ช่วยให้เชื่อมต่อได้ง่าย |
||||
|
|
|
||||
|
⑤ผ่านการทดสอบ 100% ในโรงงาน JFOPT เพื่อให้มั่นใจในประสิทธิภาพการส่งสัญญาณ |
- |
||||
|
|
- |
||||
* แอพพลิเคชั่น
1.สายเคเบิลเครือข่ายศูนย์ข้อมูล
ระบบสื่อสารด้วยแสง 2.40G / 100G, โมดูลออปติคัล QSFP
3.ระบบสื่อสารใยแก้วนำแสง เคเบิลทีวี เครือข่ายโทรคมนาคม
4.เครือข่ายเฉพาะที่ (LAN), เครือข่ายบริเวณกว้าง (WAN), FTTx
* พารามิเตอร์ตัวเชื่อมต่อ MPO
|
ประเภทตัวเชื่อมต่อ |
การสูญเสียการแทรก |
ส่งคืนการสูญเสีย |
|||
|
ทั่วไป |
ขีดสุด |
||||
|
ตัวเชื่อมต่อ MPO |
มาตรฐานเอสเอ็ม |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM ขาดทุนต่ำ |
0.1dB |
0.35dB |
|||
|
มม.มาตรฐาน |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM การสูญเสียต่ำ |
0.1dB |
0.35dB |
|||
|
เพศชายเพศหญิง |
ชาย : มีพิน หญิง : ไม่มีพิน |
||||
* พารามิเตอร์ทางเรขาคณิต 3 มิติ
|
รายการ |
สูงสุด |
นาที |
||
|
รัศมีความโค้ง (มม.) |
เอ็กซ์ |
2543 |
-10000 |
|
|
วาย |
- |
5 |
||
|
มุม (°) |
เอ็กซ์ |
0.15 น |
-0.15 |
|
|
วาย(เอพีซี) |
8.2 |
7.8 |
||
|
วาย(พีซี) |
0.2 |
-0.2 |
||
|
รัศมีความโค้งของแกนลำแสง (มม.) |
- |
1 |
||
|
ความสูงของเส้นใย (นาโนเมตร) |
3500 |
1,000 |
||
|
ความแตกต่างของความสูงของเส้นใยที่อยู่ติดกัน (นาโนเมตร) |
500 |
ไม่มีข้อมูล |
||
|
ระนาบร่วมเชิงลบสูงสุด (นาโนเมตร) |
300 |
ไม่มีข้อมูล |
||
* พารามิเตอร์สายเคเบิล
|
รายการ |
พารามิเตอร์ |
||||||
|
ประเภทไฟเบอร์ |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
จำนวนไฟเบอร์ |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
หน่วยนับ |
12 คอร์/ยูนิต |
12 คอร์/ยูนิต |
12 คอร์/ยูนิต |
12 คอร์/ยูนิต |
12 คอร์/ยูนิต |
12 คอร์/ยูนิต |
24 คอร์/ยูนิต |
|
สมาชิกกำลังกลาง |
/ |
/ |
ไฟเบอร์กลาส |
||||
|
เส้นผ่านศูนย์กลางภายนอกของยูนิตเคเบิลย่อย |
3.0มม |
||||||
|
วัสดุแจ็คเก็ตยูนิตเคเบิลย่อย |
พีวีซี/LSZH |
||||||
|
สีแจ็คเก็ตยูนิตเคเบิลย่อย |
เหลือง / ส้ม / เขียว / เฮเทอร์ไวโอเล็ต / การปรับแต่ง |
||||||
|
Sub-Cable Unit Strength สมาชิก |
เส้นด้ายอะรามิด |
||||||
|
เส้นผ่านศูนย์กลางเสื้อนอก |
9.5มม |
9.5มม |
11.5มม |
13.5มม |
17.0มม |
||
|
วัสดุเสื้อนอก |
พีวีซี/LSZH |
||||||
|
สีเสื้อตัวนอก |
เหลือง / ส้ม / เขียว / เฮเทอร์ไวโอเล็ต / การปรับแต่ง |
||||||
|
ความต้านแรงดึง (ระยะยาว) |
300N |
200N |
400N |
800N |
1600N |
||
|
ความต้านแรงดึง (ระยะสั้น) |
600N |
400N |
1,000N |
1500N |
3000N |
||
|
ความต้านทานแรงกระแทก (ระยะยาว) |
300N/10ซม |
||||||
|
ต้านทานการกดทับ (ระยะสั้น) |
1000N/10ซม |
||||||
|
รัศมีการดัดขั้นต่ำ (ไดนามิก) |
20D |
||||||
|
รัศมีการโค้งงอขั้นต่ำ (คงที่) |
10ด |
||||||
|
อุณหภูมิในการทำงาน |
-20~60℃ |
||||||
|
อุณหภูมิในการจัดเก็บ |
-20~60℃ |
||||||
|
คะแนนไฟ |
อ๊อฟเอ็น/อ๊อฟเอ็น/อ๊อฟเอ็น |
||||||
* การเลือก Boot Connector
|
ประเภทการบูต MPO |
||||
|
พิมพ์ |
ข้อมูลจำเพาะ |
สายเคเบิล OD ที่ใช้งานได้ |
รูปภาพ |
ภาพวาด |
|
บูทกลม |
3.0 บูท L=33มม |
3.0/3.2 |
|
|
|
3.0 บูท L=17มม |
3.0/3.2 |
|
|
|
|
แฟลตบูต |
3.0 บูท L=25มม |
3.0/3.2 |
|
|
|
แถบกดดึง |
สากลสำหรับรองเท้าทั้งหมด |
สากล |
|
|
*ตัวเลือกสีตัวเชื่อมต่อ
|
ตัวเชื่อมต่อ MPO |
||||
|
สถานะโสด |
สีเขียว |
สีเหลือง |
||
|
หมายเลขสีอ้างอิง PANTONE 2270C |
หมายเลขสีอ้างอิง PANTONE 100C |
|||
|
|
|
|||
|
มัลติโหมด |
สีเบจ |
อควา |
||
|
หมายเลขสีอ้างอิง PANTONE 7534C |
หมายเลขสีอ้างอิง PANTONE 2226C |
|||
|
|
|
|||
|
สีม่วง |
- |
|||
|
หมายเลขสีอ้างอิง PANTONE 7641C |
||||
|
|
||||
* การเลือกขั้ว
|
สายแพทช์ 12F |
||||
|
|
||||
|
สายแพทช์ 24F |
||||
|
|
* บรรจุภัณฑ์ของผลิตภัณฑ์
|
|
|
|
ถุงป้องกันไฟฟ้าสถิตย์แบบหนา |
กล่องหนา |
* ความแข็งแกร่งของโรงงาน
|
ความเชี่ยวชาญ: JFOPT มุ่งเน้นไปที่การผลิตจัมเปอร์ MPO มานานกว่า 10 ปี ด้วยความเชี่ยวชาญระดับมืออาชีพและอุปกรณ์แบรนด์ชั้นนำครบชุด (SUMIX/JRG/OPTOTEST) ทำให้สามารถผลิตจัมเปอร์ MPO คุณภาพสูงและประสิทธิภาพสูงได้ |
|
||||
|
กำลังการผลิต: JFOPT มีสายการผลิตและอุปกรณ์ MPO 5 สายเพื่อผลิตจัมเปอร์ MPO จำนวนมากอย่างรวดเร็วและมีประสิทธิภาพเพื่อตอบสนองความต้องการของลูกค้า |
|
||||
|
ควบคุมคุณภาพ: JFOPT ใช้การควบคุมคุณภาพอย่างเข้มงวดตลอดทั้งวัตถุดิบและกระบวนการผลิต ด้วยการตรวจสอบและตรวจสอบคุณภาพอย่างมืออาชีพในทุกขั้นตอน รวมถึงการทดสอบการรบกวน 3 มิติ 100% การทดสอบการสูญเสียการแทรก และการตรวจสอบส่วนท้ายเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ |
|
||||
|
บริการและการสนับสนุนทางเทคนิค: JFOPT สามารถพัฒนาและปฏิบัติตามมาตรฐานการผลิตจัมเปอร์ของ MPO อย่างเคร่งครัดตามความต้องการของลูกค้า เพื่อให้มั่นใจถึงความมั่นคงของผลิตภัณฑ์และความเสถียรของประสิทธิภาพ |
|
||||
|
นวัตกรรมทางเทคโนโลยี: JFOPT เน้นนวัตกรรมทางเทคโนโลยีและมีทีมงาน R&D มืออาชีพที่ทุ่มเทให้กับการพัฒนาจัมเปอร์ MPO ขั้นสูงและมีประสิทธิภาพสูงขึ้น |
|
||||
|
บริการและการสนับสนุนทางเทคนิค: JFOPT ให้บริการก่อนการขายและหลังการขายที่ครอบคลุม รวมถึงการให้คำปรึกษาด้านเทคนิค คำแนะนำผลิตภัณฑ์ และการบำรุงรักษาหลังการขาย เพื่อตอบสนองความต้องการของลูกค้าและสร้างความพึงพอใจให้กับลูกค้า |
|
||||
* ถามตอบบ่อย...
1. ประเด็นใดบ้างที่ควรพิจารณาเมื่อกำหนดจัมเปอร์ MPO เอง
ความยาวจัมเปอร์ / วัสดุของสายเคเบิล / ประเภทไฟเบอร์และจำนวนคอร์ / คอนเนคเตอร์ตัวผู้หรือตัวเมีย / มาตรฐานการสูญเสียการแทรก / ข้อกำหนดด้านสี / คำขอฉลากและการปรับแต่ง
2. เราจะมั่นใจได้อย่างไรว่าพารามิเตอร์คงที่สำหรับจัมเปอร์ MPO ของเรา
จัมเปอร์ MPO ของ JFOPT ผ่านการทดสอบอินเตอร์เฟอโรมิเตอร์ 3 มิติ 100% และการทดสอบการสูญเสียการแทรก 100% เพื่อให้มั่นใจถึงพารามิเตอร์ที่เสถียร
3. ระยะเวลาในการจัดส่งของเราคืออะไร?
เรามีกำลังการผลิตตัวเชื่อมต่อ MPO กว่า 30,000 ตัวต่อเดือน เพื่อให้มั่นใจได้ถึงการส่งมอบที่รวดเร็ว
4. เรานำเสนอผลิตภัณฑ์ที่เกี่ยวข้องกับ MPO อะไรอีกบ้าง
นอกจากจัมเปอร์ MPO แล้ว เรายังผลิต MPO ลูปแบ็ค, ตัวลดทอน MPO, อะแดปเตอร์ MPO ชาย-หญิง, จัมเปอร์ MT และผลิตภัณฑ์อื่นๆ ที่เกี่ยวข้องกับ MPO
