สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
JFOPT
ได้รับการรับรอง:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
หมายเลขรุ่น:
สายแพทช์ LC-SC 48C SM G652D/G657A1
ติดต่อเรา

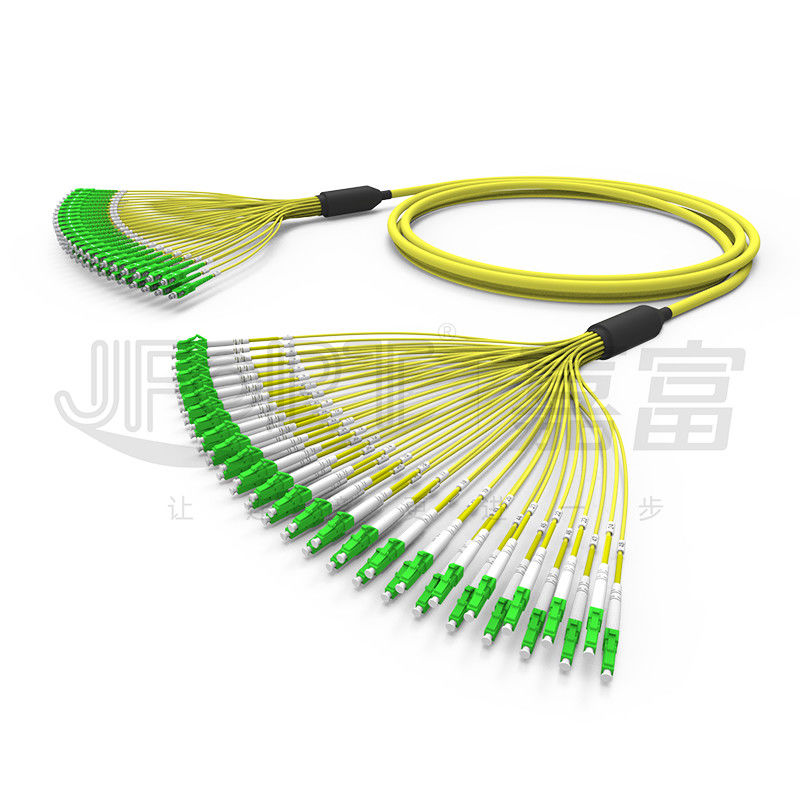

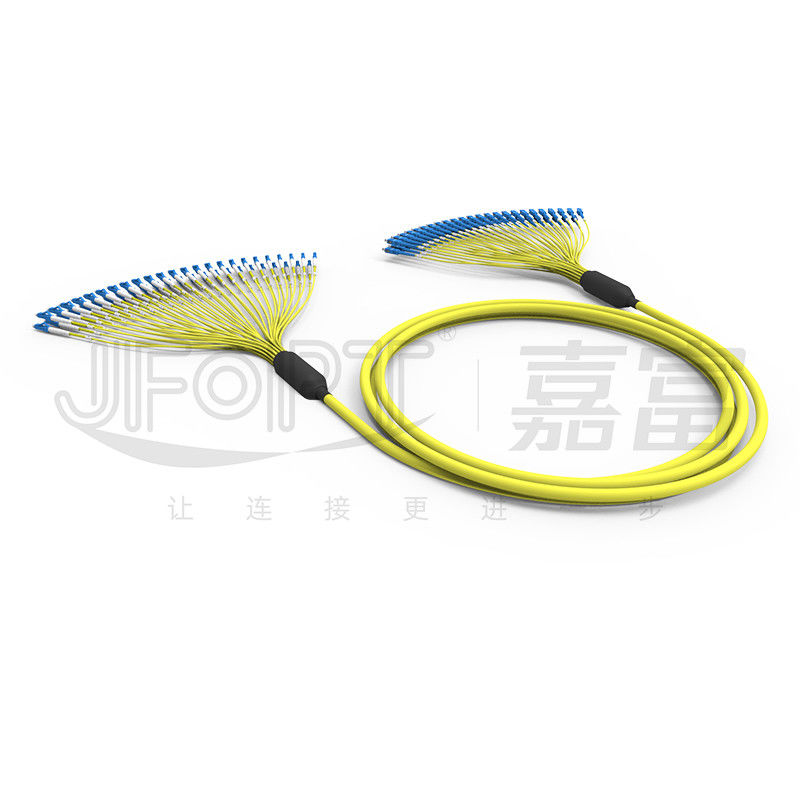

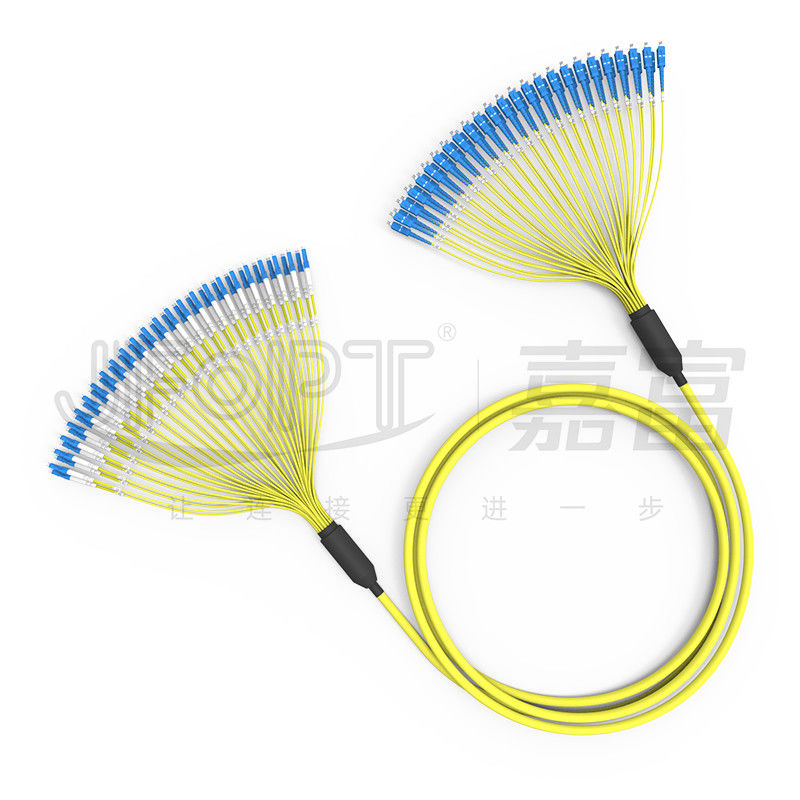

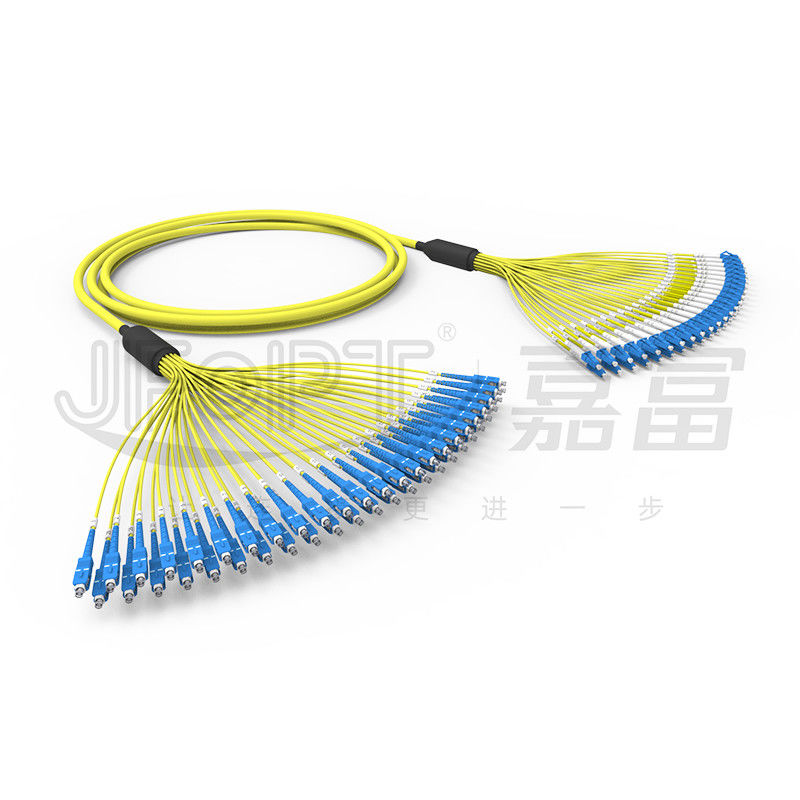

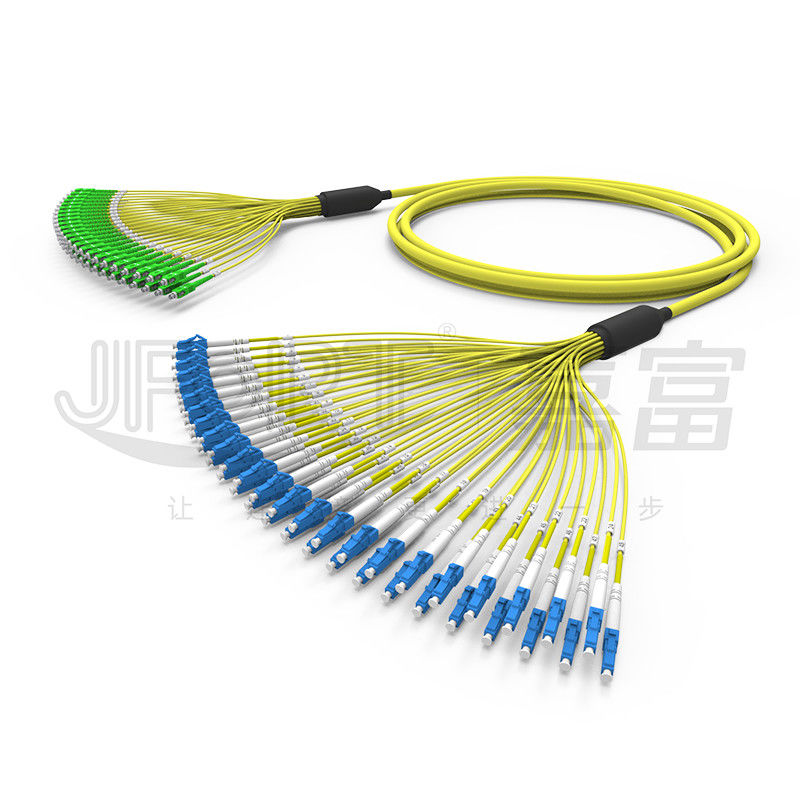

LC-SC สายแพทช์ไฟเบอร์แบบมัดรวมที่สิ้นสุดล่วงหน้า 48 คอร์ที่มีความยาวไม่เท่ากัน 2.0 มม. สาขาของ G652D / G657A1
โดยทั่วไปจะใช้สายแพทช์ Brekout สำหรับการเชื่อมต่อระหว่างอุปกรณ์ส่งสัญญาณและเฟรมกระจายสัญญาณด้วยสายเคเบิลเส้นเดียว จึงสามารถเชื่อมต่อแบบ 48 ไฟเบอร์ได้เมื่อเปรียบเทียบกับสายเคเบิลแบบ single-core จัมเปอร์แบบแยกมัดไม่เพียงช่วยประหยัดค่าใช้จ่ายในการติดตั้ง แต่ยังประหยัดพื้นที่อีกด้วย ทำให้สะดวกสำหรับการจัดการสายเคเบิลสามารถจัดหาสายเคเบิลเป็นสายเคเบิลแยกมัดภายในอาคารทั่วไป หรือมีโครงสร้างกันน้ำ เช่น เส้นด้ายกั้นน้ำสำหรับการใช้งานในสภาพแวดล้อมที่ชื้นความยาวของสาขาสามารถปรับแต่งให้เท่ากันหรือไม่เท่ากันขึ้นอยู่กับระยะทางในการติดตั้งและความต้องการพื้นที่นอกจากขั้วต่อ LC/SC แล้ว ยังสามารถจัดเตรียมขั้วต่อ FC/ST/E2000 และสัญญาณพิเศษอื่นๆ สำหรับการสิ้นสุดล่วงหน้าได้อีกด้วย
* คุณสมบัติ
|
① อัตราการยิงสูงสุดถึง OFNP |
② การออกแบบสาขาที่มีความยาวไม่เท่ากัน ใช้พื้นที่น้อย |
||||
|
|
|
||||
|
③ เทปตีนตุ๊กแกเพื่อยึดสายเคเบิล ให้ทั้งความปลอดภัยและความสะดวกในการเปิด |
④โรงงานเลิกจ้างและทดสอบ 100% เพื่อให้มั่นใจในประสิทธิภาพการส่งสัญญาณ |
||||
|
|
|
||||
|
⑤ตัวเชื่อมต่อสาขาที่ปรับแต่งได้เพื่อความปลอดภัยของผลิตภัณฑ์ด้วยขนาดที่เหมาะสมตามความต้องการ |
|
||||
|
|
- |
||||
*แอพพลิเคชั่น
1. เครือข่ายการเข้าถึงไฟเบอร์
2. การส่งข้อมูลด้วยไฟเบอร์
3.ระบบสื่อสารไฟเบอร์ เคเบิลทีวี โครงข่ายโทรคมนาคม
4.เครือข่ายเฉพาะที่ (LAN), เครือข่ายบริเวณกว้าง (WAN), FTTx
* พารามิเตอร์ตัวเชื่อมต่อ
|
ประเภทตัวเชื่อมต่อ |
SC/LC/FC/ST |
|||
|
ประเภทปลอกโลหะ |
โหมดเดียว : UPC / APC ;มัลติโหมด : UPC |
|||
|
วัสดุปลอกโลหะ |
เซรามิกเซอร์โคเนียเกรดเอ |
|||
|
สีตัวเชื่อมต่อ |
ฟ้า / เขียว / เบจ / อควา / ม่วง |
|||
|
การสูญเสียการแทรก |
≤0.3dB/≤0.2dB/≤0.15dB |
|||
|
ส่งคืนการสูญเสีย |
โหมดเดี่ยว : UPC ≥ 50dB ;APC ≥ 60dB ;มัลติโหมด : ≥ 25dB |
|||
|
การทำซ้ำ |
≤0.2dB |
|||
|
การแลกเปลี่ยน |
≤0.2dB |
|||
* พารามิเตอร์เรขาคณิต 3 มิติ (ตัวเลือก)
|
รายการ |
UPC |
เอพีซี |
||||
|
เอสซี/เอฟซี/ST |
ลค |
เอสซี/เอฟซี |
ลค |
|||
|
เอสเอ็ม |
มม |
เอสเอ็ม |
มม |
เอสเอ็ม |
เอสเอ็ม |
|
|
รัศมีความโค้ง (มม.) |
10-25 |
7-25 |
5-12 |
|||
|
ค่าชดเชย Apex (μm) |
≤50 |
≤30 |
||||
|
ไฟเบอร์หดหู่ (นาโนเมตร) |
±100 |
|||||
|
มุมเบี่ยงเบน (°) |
0 |
8 ± 0.3 |
||||
|
ความเบี่ยงเบนของมุมบอนด์ (°) |
0 |
±0.5 |
||||
|
เส้นผ่านศูนย์กลางไฟเบอร์ (มม.) |
123-135 |
|||||
* พารามิเตอร์สายเคเบิลออปติคัล
|
โครงการ |
พารามิเตอร์ |
|||||||
|
ประเภทไฟเบอร์ |
G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||||||
|
จำนวนไฟเบอร์ |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
เส้นผ่านศูนย์กลางบัฟเฟอร์แน่น |
0.9มม |
|||||||
|
สมาชิกที่แข็งแกร่ง |
เส้นด้ายอะรามิด |
|||||||
|
วัสดุเสื้อนอก |
พีวีซี / LSZH |
|||||||
|
เส้นผ่านศูนย์กลางเสื้อนอก |
3.0มม |
5.0 มม |
5.2 มม |
5.5มม |
6.2มม |
8.2มม |
9.5มม |
10.5มม |
|
สีเสื้อตัวนอก |
เหลือง / ส้ม / อควา / เขียว / ม่วง / กำหนดเอง |
|||||||
|
ความต้านแรงดึง (ระยะยาว) |
130N |
200N |
||||||
|
ความต้านแรงดึง (ระยะสั้น) |
440N |
660N |
||||||
|
ความต้านทานแรงกระแทก (ระยะยาว) |
200N/10ซม |
|||||||
|
ต้านทานการกดทับ (ระยะสั้น) |
1000N/10ซม |
|||||||
|
รัศมีการดัดขั้นต่ำ (ไดนามิก) |
20D |
|||||||
|
รัศมีการโค้งงอขั้นต่ำ (คงที่) |
10ด |
|||||||
|
อุณหภูมิในการทำงาน |
-20~60℃ |
|||||||
|
อุณหภูมิในการจัดเก็บ |
-20~60℃ |
|||||||
|
คะแนนไฟ |
OFN / OFNR /O เอฟเอ็นพี |
|||||||
* ตัวเลือกการแตกแขนง
|
|
|
|
โครงสร้างสายเคเบิลหลัก |
|
|
|
|
|
Fanout ที่มีความยาวเท่ากัน |
Fanout ที่มีความยาวไม่เท่ากัน |
|
|
|
|
การแตกแขนงของหน่วยย่อยโดยตรง |
|
|
|
|
|
การแตกกิ่ง fber ด้วยท่อ loos 2.0/3.0 มม |
|
|
|
|
|
การแตกกิ่งของไฟเบอร์ด้วยท่อหุ้มเกราะเปล่า 3.0 มม |
|
|
|
|
|
การแตกกิ่งของไฟเบอร์ด้วยท่อเกราะเกลียว 3.0 มม |
|
* บรรจุภัณฑ์ของผลิตภัณฑ์
|
|
|
|
บรรจุภัณฑ์ถุงปิดผนึกด้วยตนเองอย่างหนา |
บรรจุภัณฑ์กล่องหนา |
* ความแข็งแกร่งของโรงงาน
|
ความเชี่ยวชาญ: JFOPT ได้สั่งสมประสบการณ์ในการผลิตจัมเปอร์แบบนับแกนขนาดใหญ่ ทำให้มั่นใจได้ถึงการสูญเสียที่ต่ำมากและอายุการใช้งานที่ยาวนานในสภาพแวดล้อมที่ซับซ้อน |
|
||||
|
กำลังการผลิต: ด้วยสายการผลิตและอุปกรณ์ 5 รายการ JFOPT จึงติดตั้งเครื่องตัดสายเคเบิลแบบมัลติคอร์เส้นผ่านศูนย์กลางขนาดใหญ่แบบมืออาชีพ เพื่อม้วนสายเคเบิลนับแกนขนาดใหญ่ต่างๆ อย่างรวดเร็ว มีประสิทธิภาพ และเรียบร้อย เพื่อให้มั่นใจถึงการส่งมอบที่รวดเร็ว |
|
||||
|
ควบคุมคุณภาพ: JFOPT ใช้การควบคุมคุณภาพอย่างเข้มงวด แก้ไขปัญหาที่ผิดปกติซึ่งมักพบในสายเคเบิลที่มีแกนจำนวนมากผ่านการปรับคุณภาพของวัตถุดิบให้เหมาะสมกระบวนการผลิตคอนเนคเตอร์ทั้งหมดผ่านการตรวจสอบและทดสอบ 100% |
|
||||
|
การพัฒนามาตรฐาน: JFOPT สามารถปรับแต่งสายจัมเปอร์ได้ตามความต้องการของผู้ใช้ รวมถึงสีของสายเคเบิล เส้นผ่านศูนย์กลางภายนอก ประเภทและปริมาณแกนไฟเบอร์ และโครงสร้างบรรจุภัณฑ์ตัวอย่างการปิดผนึกและการเขียนแบบทางวิศวกรรมถูกนำมาใช้เพื่อให้แน่ใจว่ามีการใช้ข้อกำหนดทางเทคนิคของผลิตภัณฑ์และความสอดคล้องกันในใบสั่งชุดงานต่างๆ |
|
||||
|
นวัตกรรมทางเทคโนโลยี: JFOPT เน้นนวัตกรรมทางเทคโนโลยีและมีทีมงาน R&D มืออาชีพที่พัฒนาจัมเปอร์ไฟเบอร์ขั้นสูงและประสิทธิภาพสูงอย่างต่อเนื่อง |
|
||||
|
บริการและการสนับสนุนทางเทคนิค: JFOPT ให้บริการก่อนการขายและหลังการขายที่ครอบคลุม รวมถึงการให้คำปรึกษาด้านเทคนิค คำแนะนำผลิตภัณฑ์ และการบำรุงรักษาหลังการขาย เพื่อตอบสนองความต้องการของลูกค้าและสร้างความพึงพอใจให้กับลูกค้า |
|
||||
* ถามตอบบ่อย...
1. ประเด็นใดที่ควรพิจารณาเมื่อปรับแต่งจัมเปอร์ไฟเบอร์ออปติกมาตรฐาน
ข้อกำหนดในการปรับแต่งสำหรับจัมเปอร์ไฟเบอร์ออปติกรวมถึงความยาวรวมของจัมเปอร์ ความยาวของกิ่ง เส้นผ่านศูนย์กลางของสายเคเบิลสาขา วัสดุของสายเคเบิล ประเภทไฟเบอร์และจำนวนคอร์ สี และการติดฉลาก
2. เราจะมั่นใจในความเสถียรของจัมเปอร์ไฟเบอร์ออปติกมาตรฐานของเราได้อย่างไร?
JFOPT รับประกันความเสถียรของจัมเปอร์ไฟเบอร์ออปติกของเราผ่านการออกแบบกระบวนการที่พิถีพิถันตัวเชื่อมต่อทั้งหมดผ่านการทดสอบการสูญเสียการแทรก 100% และการตรวจสอบ end-face เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและเชื่อถือได้
3. ระยะเวลาในการจัดส่งของเราคืออะไร?
สำหรับผลิตภัณฑ์มาตรฐาน ระยะเวลาในการจัดส่งของเราจะถูกควบคุมภายใน 5 วันทำการ เพื่อให้มั่นใจว่ามีการจัดส่งที่รวดเร็วและตอบสนองความต้องการเร่งด่วนของคุณ
