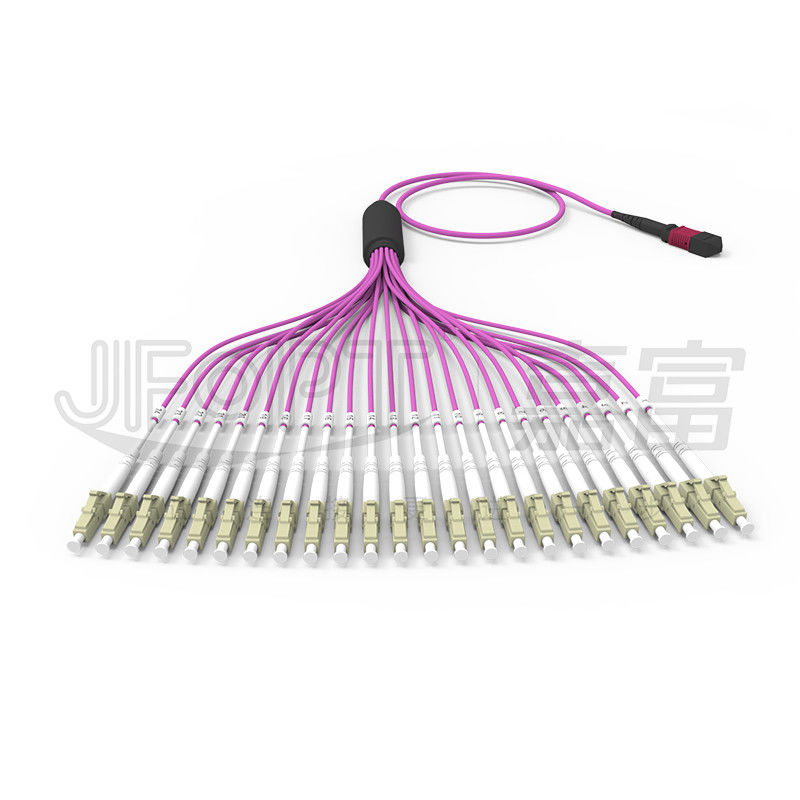

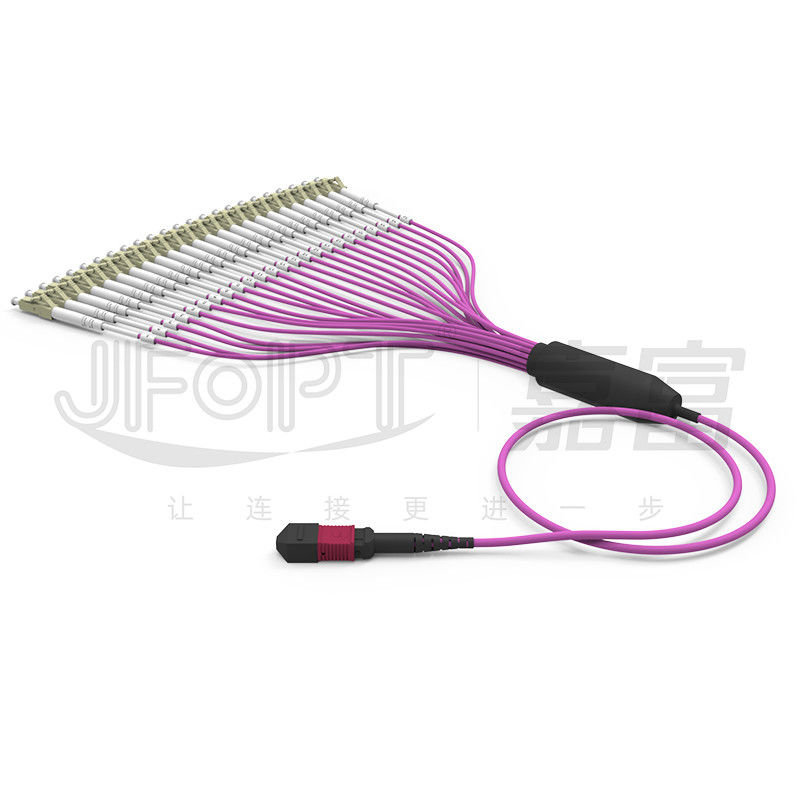

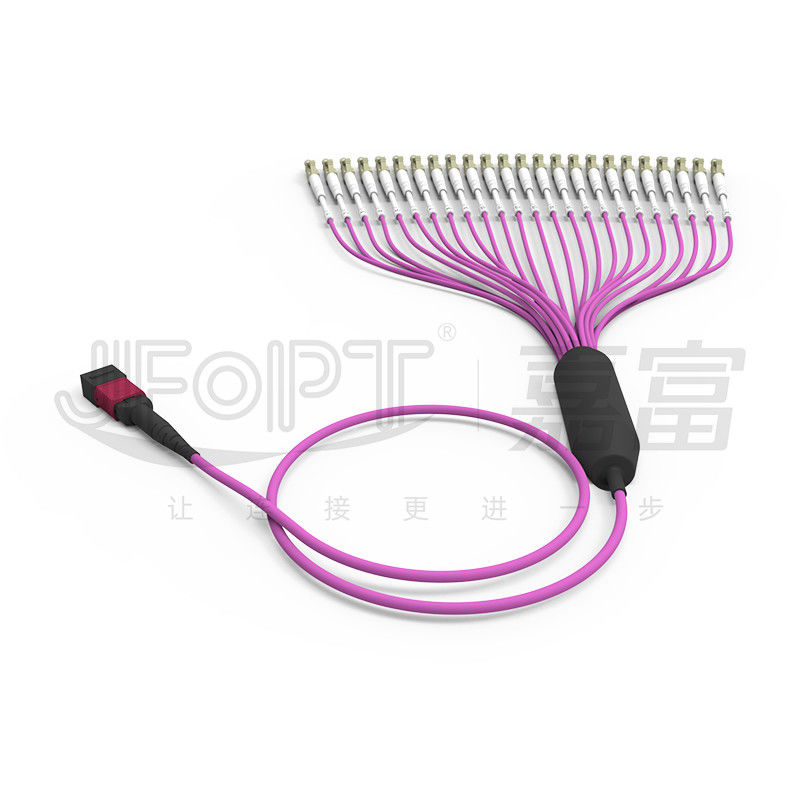

มัลติโมด OM4 MPO 24-Core ถึง LC สายใยไฟเบอร์ LSZH สําหรับศูนย์ข้อมูลความหนาแน่นสูง

5ความยาวสาขาสามารถปรับปรุงสําหรับ fan-out หรือความยาวเท่ากัน

-

-

ประเภทเครื่องเชื่อม

การสูญเสียการใส่

ผลกําไรเสีย

แบบปกติ

ขนาดสูงสุด

เครื่องเชื่อม MPO

มาตรฐาน SM

0.2dB

00.75dB

APC≥60dB
PC≥50dB

SM เสียน้อย

0.1dB

0.35dB

มาตรฐาน MM

0.2dB

00.6dB

PC≥25dB

MM เสียน้อย

0.1dB

0.35dB

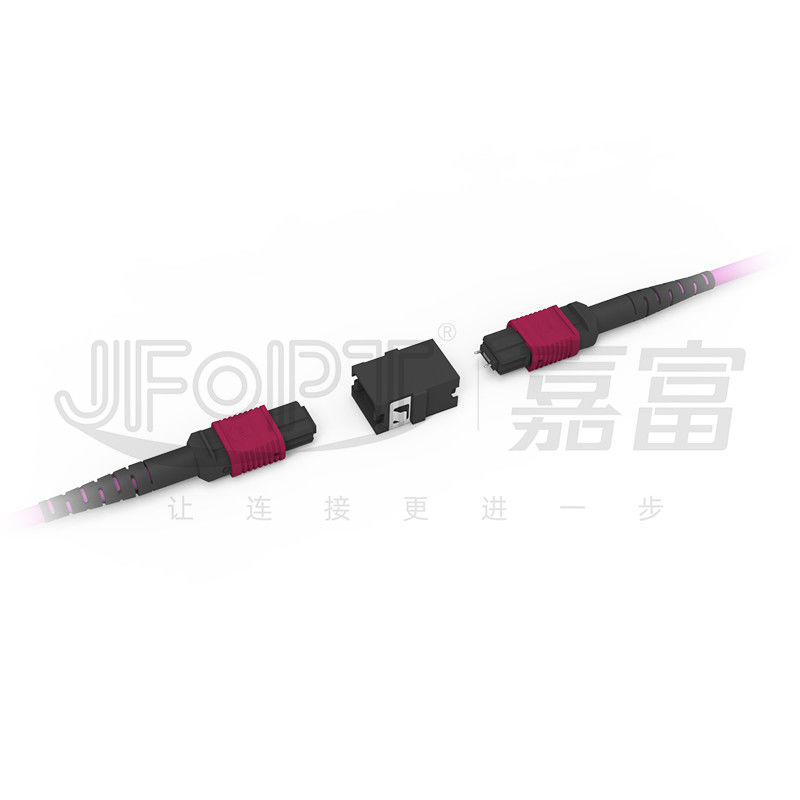

เพศชาย/หญิง

ผู้ชาย: มี Pin ผู้หญิง: ไม่มี Pin

ลักษณะของเครื่องเชื่อม

ประเภทเครื่องเชื่อม

LC

ประเภทหน้าท้าย

ระบบแบบเดียว: UPC/APC; ระบบหลายแบบ: UPC

ประเภทขัด

สายสลัดเซรามิกซิกอร์โคนีเกรด A

สีของกระเป๋าเชื่อม

สีฟ้า/สีเขียว/สีเบจ/สีแอควา/สีม่วง/สีแหลม

การสูญเสียการใส่

≤0.3dB/≤0.2dB/≤0.15dB

ผลกําไรเสีย

โหมดเดียว: UPC≥50dB; APC≥60dB; มัลติโหมด: ≥25dB

ความซ้ํา

≤0.2dB

การเปลี่ยนกัน

≤0.2dB

รายการ

แม็กซ์

นาที

แพร่เส้นโค้ง (มม.)

X

2000

- 10,000 บาท

Y

-

5

มุม (°)

X

0.15

- 015

Y ((APC)

8.2

7.8

Y ((PC)

0.2

- 02

รังสีการโค้งของแกนแสง (mm)

-

1

ความสูงของเส้นใย (nm)

3500

1000

ความแตกต่างความสูงของเส้นใยติด (nm)

500

ไม่มี

ขนาดสูงสุดลบ coplanar (nm)

300

ไม่มี

โครงการ

ปริมาตร

ประเภทเส้นใย

ไม่ต้องเลือก: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5

จํานวนเส้นใย

ไม่จําเป็น: 8/12/16/24

สมาชิกกําลัง

ผ้าอารามิด

วัสดุของเสื้อนอก

ไม่ต้องเลือก: LSZH / PVC / TPU

กว้างของเสื้อนอก

3.0 มม.

สีเสื้อนอก

สีเหลือง / ส้ม / Aqua / แมจันต้า / Custom

ความแข็งแรงในการดึง (ระยะยาว)

80N

ความแข็งแรงในการดึง (ระยะสั้น)

150N

ความทนทานต่อการบด (ระยะยาว)

100N/cm

ความทนทานต่อการบด (ระยะสั้น)

500N/cm

วงจรโค้งขั้นต่ํา (ไดนามิก)

20D

วงจรโค้งขั้นต่ํา (สถิติ)

10D

อุณหภูมิการทํางาน

-20 ~ 60 °C

อุณหภูมิในการเก็บ

-20 ~ 60 °C

ระดับไฟ

ไม่จําเป็น: OFN / OFNR / OFNP

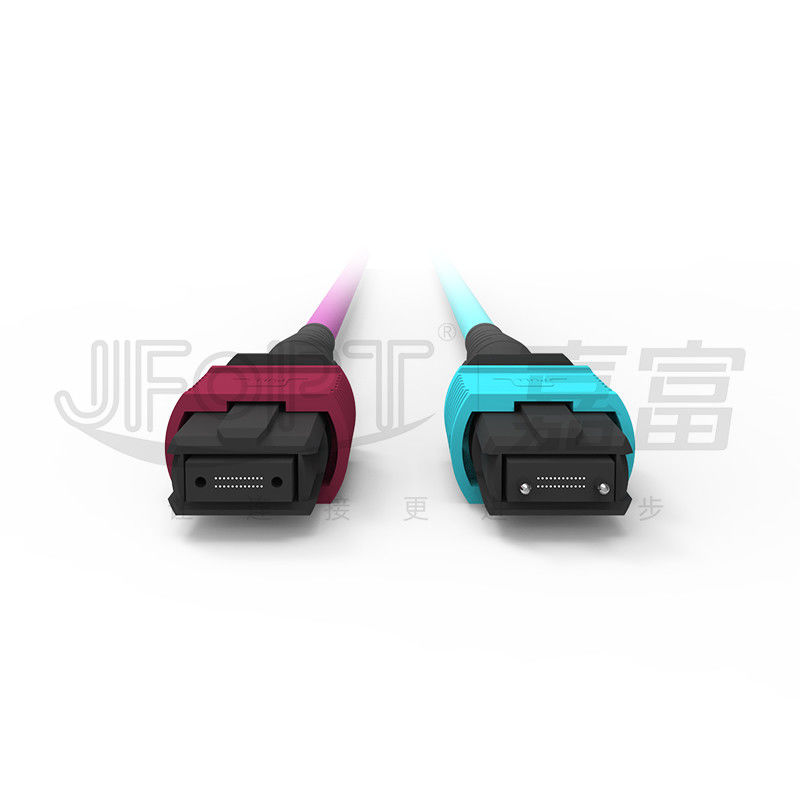

เครื่องเชื่อม MPO

SM

สีเขียว

สีเหลือง

หมายเลขสีอ้างอิง PANTONE 2270C

หมายเลขสีอ้างอิง PANTONE 100C

MM

สีเบจ

Aqua

หมายเลขสีอ้างอิง PANTONE 7534C

หมายเลขสีอ้างอิง PANTONE 2226C

สีม่วง

-

หมายเลขสีอ้างอิง PANTONE 7641C

โครงสร้างสายไฟฟ้าหลัก

แฟนออทที่มีความยาวเท่ากัน

แฟนออทที่มีความยาวไม่เท่ากัน

Fanout 0.9 มิลลิเมตรสาขา

Fanout 2.0/3.0 มิลลิเมตรสาขา

กระเป๋ากันสแตตติกหนา

กระดาษกล่องหนา

ความเป็นมืออาชีพ:

JFOPT ได้เน้นการผลิตเครื่องกระโดด MPO มานานกว่า 10 ปี ด้วยความเชี่ยวชาญทางวิชาชีพและอุปกรณ์ระดับสูงสุด (SUMIX/JRG/OPTOTEST)สามารถผลิตเครื่องกระโดด MPO ที่มีคุณภาพสูงและมีความสามารถสูง.

ความสามารถในการผลิต:

JFOPT มีสายการผลิตและอุปกรณ์ MPO จํานวน 5 เครื่อง ทําให้สามารถผลิตเครื่องกระโดด MPO จํานวนมากอย่างรวดเร็วและมีประสิทธิภาพ เพื่อตอบสนองความต้องการของลูกค้า

การควบคุมคุณภาพ:

JFOPT มีมาตรการควบคุมคุณภาพที่เข้มงวด รวมถึงการตรวจสอบด้านท้ายโรงงานและการทดสอบ 100% โดยใช้อุปกรณ์ทดสอบมืออาชีพเพื่อรับรองผลงานการส่งที่มั่นคง

การมาตรฐาน:

JFOPT ปฏิบัติมาตรการควบคุมคุณภาพอย่างเข้มงวด รวมถึงการทดสอบและติดตามคุณภาพอย่างมืออาชีพในทุกขั้นตอน จากการจัดซื้อวัสดุแท้จนถึงกระบวนการผลิตเราทําการทดสอบการรบกวนแบบ 3 มิติ 100%, การทดสอบการสูญเสียการใส่ และการตรวจสอบด้านท้ายเพื่อรับรองคุณภาพสินค้า

นวัตกรรมทางเทคโนโลยี

JFOPT เน้นการนวัตกรรมทางเทคโนโลยี และมีทีมงานวิจัยและพัฒนามืออาชีพที่พัฒนาเครื่องกระโดด MPO ที่มีความทันสมัยและมีประสิทธิภาพสูงขึ้นอย่างต่อเนื่อง

บริการและการสนับสนุนทางเทคนิค

JFOPT ให้บริการก่อนและหลังการขายที่ครบวงจร รวมถึงการให้คําปรึกษาทางเทคนิค แนะนําผลิตภัณฑ์ และการซ่อมแซมหลังการขายเพื่อตอบสนองความต้องการของลูกค้า และให้ความพึงพอใจของลูกค้า.
